Nozzle Cone Penuh: Reka Bentuk, Jenis, Corak Semburan

Dalam sistem semburan perindustrian moden, muncung kerucut penuh digunakan secara meluas dalam pautan utama seperti penyejukan, pembersihan, penyingkiran habuk, dan penyemburan kerana liputan yang sangat baik dan keseragaman semburan mereka . tetapi adakah anda benar -benar memahami logik reka bentuk dalamannya dan kesan pola semburan pada hasil proses sebenar? Memilih muncung yang betul bukan sahaja dapat meningkatkan kecekapan sistem dengan ketara, tetapi juga mengurangkan kos penggunaan tenaga dan penyelenggaraan dalam proses utama .

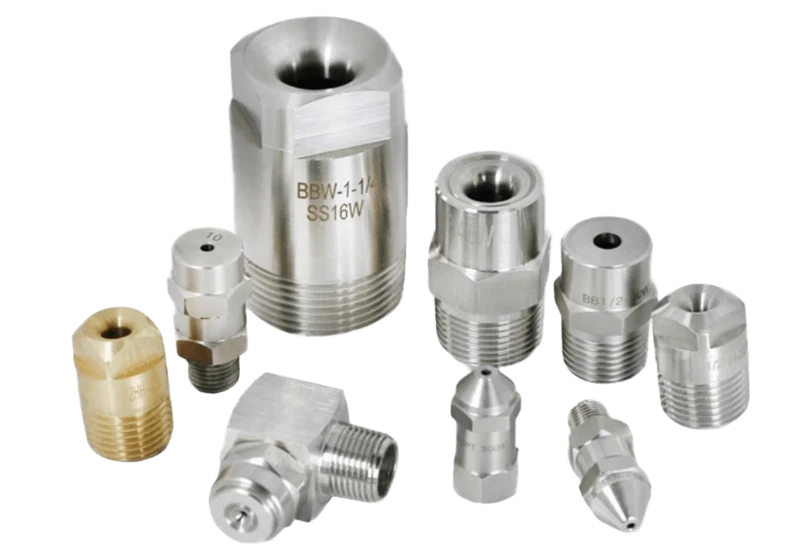

Apa itu muncung kerucut penuh

Nozel kerucut penuhadalah sejenis muncung yang boleh membentuk corak atomisasi kerucut dengan kawasan liputan yang besar dan ketumpatan seragam selepas cecair melalui muncung . liputan semburannya adalah bulatan pepejal, dan pengedaran titisan dari pusat ke tepi adalah agak berterusan, meninggalkan sudut mati untuk semburan}
Ciri -ciri utama:
● Semburan membentangkan bentuk "kon pepejal" .
● Zarah atomisasi baik dan seragam .
● Sesuai untuk pelbagai senario seperti pembersihan, penyejukan, penyingkiran habuk, pembasahan semburan, dan lain -lain .
Bidang permohonan biasa termasuk:
● Penyejukan bahan kerja dalam tumbuhan keluli dan industri rawatan haba .
● Menyembur menara penyerapan gas di tumbuhan kimia .
● Sistem penyingkiran debu gas dan habuk di loji kuasa .
● Menyiram dinding dalaman paip dalam industri makanan dan minuman .
● Penyemburan racun perosak luas di medan pertanian .
Kekuatan muncung So Cone adalah bahawa ia boleh sama rata, cepat dan komprehensif memohon cecair ke permukaan sasaran, yang merupakan alat yang sangat diperlukan untuk mencapai penyemburan kecekapan tinggi .

Reka bentuk muncung kerucut penuh

Prestasi muncung kon pepejal bergantung pada reka bentuk struktur dalaman yang tepat, terutama koordinasi antara peranti gangguan aliran dan saluran cecair . struktur keseluruhan umumnya termasuk saluran masuk, komponen gangguan aliran (bilah atau saluran aliran)
● Bilah pusaran atau spoiler (bilah):Digunakan untuk membimbing cecair untuk berputar di dalam muncung untuk membentuk semburan konik stabil .
● Struktur saluran aliran:Menentukan kadar aliran dan kehilangan tekanan, dan reka bentuk yang berbeza dapat memadankan aliran dan keperluan kelikatan yang berlainan .
● Outlet muncung:Diameter, bentuk dan sudut muncung secara langsung mempengaruhi liputan semburan dan pengedaran saiz titisan .
● Pemilihan Bahan:keluli tahan karat, tembaga, plastik kejuruteraan atau seramik, dan lain -lain ., disesuaikan mengikut keterujaan keadaan sederhana dan suhu .
XinhouBoleh memberikan pemesinan ketepatan CNC, penggerudian laser, etsa EDM dan proses pembuatan lain .

Jenis muncung kerucut penuh

Mengikut struktur dalaman yang berbeza dari muncung dan cara aliran bendalir, muncung kon pepejal boleh dibahagikan kepada empat kategori berikut, setiap jenis sepadan dengan keperluan aplikasi praktikal yang berbeza .
Lingkaran
● Ciri-ciri Struktur: Struktur Spiral Multi-Layer, Reka Bentuk Bladeless .
● Kelebihan: Prestasi anti-penghalang yang sangat baik, sesuai untuk cecair yang mengandungi kekotoran zarah .
● Aplikasi biasa: mencuci gas sisa, penyingkiran habuk lombong, menara penyejukan semburan, dan lain -lain .
● Sudut semburan: 50 darjah ~ 170 darjah, julat aliran lebar .
Muncung spoiler paksi
● Ciri -ciri struktur: Dilengkapi dengan spoiler ketepatan, aliran cecair secara paksi dari pusat .
● Kelebihan: semburan seragam, diameter titisan yang konsisten, sesuai untuk kesempatan dengan keperluan yang tinggi untuk atomisasi .
● Aplikasi biasa: pembersihan makanan, sistem prapreatment salutan mewah .
● Sudut semburan: 30 darjah ~ 120 darjah, biasanya digunakan dalam sistem tekanan sederhana dan rendah .
Nozzle Inlet Tangential
● Ciri -ciri Struktur: Reka bentuk tanpa bladeless, cecair memasuki cecair secara tangen dari sisi untuk membentuk vorteks .
● Kelebihan: rintangan bendalir kecil, sesuai untuk keadaan kadar aliran tinggi, mudah dibersihkan .
● Aplikasi biasa: Semburan kilang kertas, sistem semburan tindak balas kimia .
● Kestabilan semburan yang kuat, sesuai untuk sistem air yang beredar .
Jenis aliran besar
● Ciri -ciri struktur: direka khas untuk kadar aliran tinggi dan persekitaran aliran tinggi, dengan muncung yang lebih besar .
● Kelebihan: Liputan luas, mengurangkan bilangan muncung, penyelenggaraan mudah .
● Aplikasi biasa: Tumbuhan simen, menara desulfurisasi loji kuasa termal, sistem basuh bijih .
● Menggunakan bahan tahan haus, kehidupan perkhidmatan lebih lama .

Corak semburan muncung kerucut penuh

Corak semburan biasaNozzle Cone Penuhadalah kon pepejal . Struktur ini mempunyai ciri -ciri teknikal berikut:
Sudut semburan
● Biasanya 30 darjah -120 darjah, semakin besar sudut, lebih luas liputan .
● Sudut kecil sesuai untuk pembilasan titik tetap, dan sudut besar sesuai untuk penyemburan permukaan .
Spray keseragaman
● Jenis pengedaran seragam: Sesuai untuk pembersihan dan penyejukan .
● Jenis Peningkatan Kelebihan: Sesuai untuk Aplikasi Pembersihan Kuat Batasan .
Saiz titisan
● Diameter titisan biasanya antara 200-1000 mikron .
● Ia boleh diselaraskan mengikut tekanan pam dan diameter muncung untuk mencapai semburan kasar atau kabut halus .
Kawalan aliran
● Julat aliran adalah dari 1L/min hingga 500L/min .
● Kawalan aliran yang tepat dapat menyesuaikan diri dengan diameter paip sistem yang berbeza dan keperluan tekanan .
Xinhou boleh menyediakan perkhidmatan profesional seperti ujian corak semburan, aliran dan penentukuran tekanan, analisis pengedaran zarah, dan lain -lain . untuk memastikan prestasi stabil sistem muncung di bawah keadaan kerja yang berbeza .

Katalog muncung semburan kerucut penuh

Berikut adalah beberapa parameter model, yang meliputi muncung konvensional dan berprestasi tinggi:

Nozzle Cone Penuh

Sokongan OEM/ODM, penyesuaian aliran, dan pengubahsuaian sudut .
Menyediakan lukisan 2D/3D, cadangan pemilihan teknikal, dan perkhidmatan percubaan sampel .

Cara memilih muncung kon pepejal yang sesuai

Apabila berhadapan dengan pelbagai muncung kerucut penuh, bagaimana untuk memilih secara saintifik mengikut senario aplikasi tertentu adalah kunci untuk memastikan kecekapan sistem dan kebolehpercayaan peralatan . dimensi teras berikut patut mendapat perhatian khusus:
Sudut semburan
Sudut biasa adalah 30 darjah, 60 darjah, 90 darjah, 120 darjah, dan lain -lain .
Sudut kecil sesuai untuk menyembur pekat (seperti pembersihan yang kuat), dan sudut besar sesuai untuk liputan berskala besar (seperti penyejukan dan penyingkiran habuk) .
Perhatikan pemadanan ketinggian dan sudut pemasangan untuk mengelakkan bintik -bintik buta atau pertindihan berlebihan .
Ciri -ciri pengedaran semburan
Jika ketumpatan titisan seragam diperlukan, pilih jenis pengedaran seragam .
Jika digunakan untuk pembersihan tepi atau penyemburan tepi, jenis tetulang kelebihan boleh dipilih .
Sifat sederhana
Sekiranya cecair yang disembur mengandungi zarah atau kekotoran, disarankan untuk menggunakan reka bentuk bebas spoiler atau muncung lingkaran untuk mengelakkan penyumbatan .
Untuk cecair suhu yang menghakis atau tinggi, aloi tahan karat, keluli tahan karat 316, seramik atau plastik kejuruteraan harus dipilih .
Aliran dan tekanan yang sepadan
Nozzle perlu menetapkan kadar aliran mengikut tekanan kerja sistem untuk mengelakkan penyemburan yang tidak mencukupi kerana terlalu kecil pemilihan, atau sisa cecair kerana terlalu besar pemilihan . Xinhou dapat menyediakan pengguna dengan lengkung tekanan aliran, dan pemilihan yang tepat lebih dijamin .
Gunakan kaedah persekitaran dan pemasangan
Semak keperluan persekitaran muncung (suhu tinggi, habuk tinggi, kelembapan yang tinggi) pada kaedah bahan dan sambungan (benang, bebibir, pemasangan cepat) .
Jika ia adalah sistem semburan tetap, disarankan untuk menggunakan struktur perpecahan yang mudah dikekalkan dan membersihkan .
Cadangan Xinhou: Sebelum memilih, disarankan bahawa pengguna menyediakan parameter berikut:
Kawasan liputan semburan, tekanan sasaran, ciri -ciri sederhana, suhu operasi dan gambarajah susun atur sistem, kami boleh menyesuaikan penyelesaian semburan khusus untuk anda .

Berakhir

Sebagai komponen yang sangat diperlukan dan penting dalam sistem semburan,Nozzle Cone Penuhmempunyai kesan langsung ke atas kestabilan dan ekonomi keseluruhan proses melalui struktur reka bentuknya, jenis semburan dan pengedaran corak . dengan memilih jenis muncung yang sesuai dan mengoptimumkan parameter semburan dalam kombinasi dengan keadaan kerja, bukan sahaja dapat diperbaiki proses, tetapi juga kehidupan sistem dapat diperpanjang dan kos operasi dapat dikurangkan {} {1}
Jika anda mencari penyelesaian muncung kerucut penuh dengan kualiti yang tinggi, prestasi yang stabil dan kebolehsuaian kepada pelbagai keadaan kerja, sila hubungi Xinhou . kami bukan sahaja menyediakan pelbagai produk muncung, tetapi juga menyesuaikan produk yang tidak standard mengikut keperluan pelanggan, membawa peningkatan kecekapan dan jaminan teknikal kepada sistem semburan anda .
Hubungi kami sekarangUntuk mendapatkan sampel dan sokongan teknikal, supaya setiap setitik cecair dapat disembur dengan lebih tepat dan cekap!
